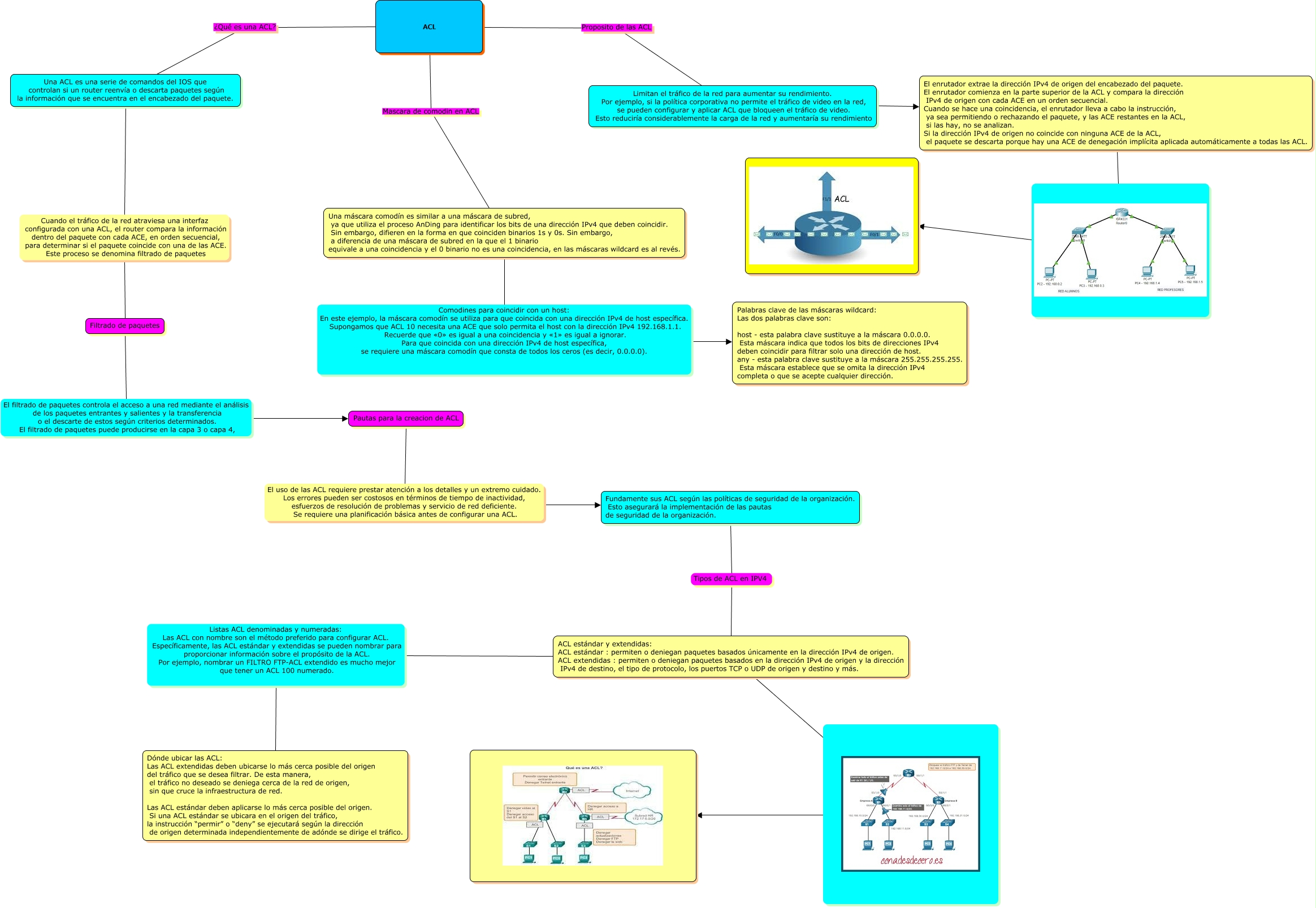

Este Cmap, tiene información relacionada con: Esteban San Juan, El enrutador extrae la dirección IPv4 de origen del encabezado del paquete. El enrutador comienza en la parte superior de la ACL y compara la dirección IPv4 de origen con cada ACE en un orden secuencial. Cuando se hace una coincidencia, el enrutador lleva a cabo la instrucción, ya sea permitiendo o rechazando el paquete, y las ACE restantes en la ACL, si las hay, no se analizan. Si la dirección IPv4 de origen no coincide con ninguna ACE de la ACL, el paquete se descarta porque hay una ACE de denegación implícita aplicada automáticamente a todas las ACL., ACL estándar y extendidas: ACL estándar : permiten o deniegan paquetes basados únicamente en la dirección IPv4 de origen. ACL extendidas : permiten o deniegan paquetes basados en la dirección IPv4 de origen y la dirección IPv4 de destino, el tipo de protocolo, los puertos TCP o UDP de origen y destino y más. Listas ACL denominadas y numeradas: Las ACL con nombre son el método preferido para configurar ACL. Específicamente, las ACL estándar y extendidas se pueden nombrar para proporcionar información sobre el propósito de la ACL. Por ejemplo, nombrar un FILTRO FTP-ACL extendido es mucho mejor que tener un ACL 100 numerado. Dónde ubicar las ACL: Las ACL extendidas deben ubicarse lo más cerca posible del origen del tráfico que se desea filtrar. De esta manera, el tráfico no deseado se deniega cerca de la red de origen, sin que cruce la infraestructura de red. Las ACL estándar deben aplicarse lo más cerca posible del origen. Si una ACL estándar se ubicara en el origen del tráfico, la instrucción “permir” o “deny” se ejecutará según la dirección de origen determinada independientemente de adónde se dirige el tráfico., ACL Mascara de comodin en ACL Una máscara comodín es similar a una máscara de subred, ya que utiliza el proceso AnDing para identificar los bits de una dirección IPv4 que deben coincidir. Sin embargo, difieren en la forma en que coinciden binarios 1s y 0s. Sin embargo, a diferencia de una máscara de subred en la que el 1 binario equivale a una coincidencia y el 0 binario no es una coincidencia, en las máscaras wildcard es al revés., ACL ¿Qué es una ACL? Una ACL es una serie de comandos del IOS que controlan si un router reenvía o descarta paquetes según la información que se encuentra en el encabezado del paquete., ACL Proposito de las ACL Limitan el tráfico de la red para aumentar su rendimiento. Por ejemplo, si la política corporativa no permite el tráfico de video en la red, se pueden configurar y aplicar ACL que bloqueen el tráfico de video. Esto reduciría considerablemente la carga de la red y aumentaría su rendimiento, ACL estándar y extendidas: ACL estándar : permiten o deniegan paquetes basados únicamente en la dirección IPv4 de origen. ACL extendidas : permiten o deniegan paquetes basados en la dirección IPv4 de origen y la dirección IPv4 de destino, el tipo de protocolo, los puertos TCP o UDP de origen y destino y más., Una ACL es una serie de comandos del IOS que controlan si un router reenvía o descarta paquetes según la información que se encuentra en el encabezado del paquete. Cuando el tráfico de la red atraviesa una interfaz configurada con una ACL, el router compara la información dentro del paquete con cada ACE, en orden secuencial, para determinar si el paquete coincide con una de las ACE. Este proceso se denomina filtrado de paquetes Filtrado de paquetes, Fundamente sus ACL según las políticas de seguridad de la organización. Esto asegurará la implementación de las pautas de seguridad de la organización. Tipos de ACL en IPV4 ACL estándar y extendidas: ACL estándar : permiten o deniegan paquetes basados únicamente en la dirección IPv4 de origen. ACL extendidas : permiten o deniegan paquetes basados en la dirección IPv4 de origen y la dirección IPv4 de destino, el tipo de protocolo, los puertos TCP o UDP de origen y destino y más., Filtrado de paquetes El filtrado de paquetes controla el acceso a una red mediante el análisis de los paquetes entrantes y salientes y la transferencia o el descarte de estos según criterios determinados. El filtrado de paquetes puede producirse en la capa 3 o capa 4, Pautas para la creacion de ACL, Una máscara comodín es similar a una máscara de subred, ya que utiliza el proceso AnDing para identificar los bits de una dirección IPv4 que deben coincidir. Sin embargo, difieren en la forma en que coinciden binarios 1s y 0s. Sin embargo, a diferencia de una máscara de subred en la que el 1 binario equivale a una coincidencia y el 0 binario no es una coincidencia, en las máscaras wildcard es al revés. Comodines para coincidir con un host: En este ejemplo, la máscara comodín se utiliza para que coincida con una dirección IPv4 de host específica. Supongamos que ACL 10 necesita una ACE que solo permita el host con la dirección IPv4 192.168.1.1. Recuerde que «0» es igual a una coincidencia y «1» es igual a ignorar. Para que coincida con una dirección IPv4 de host específica, se requiere una máscara comodín que consta de todos los ceros (es decir, 0.0.0.0). Palabras clave de las máscaras wildcard: Las dos palabras clave son: host - esta palabra clave sustituye a la máscara 0.0.0.0. Esta máscara indica que todos los bits de direcciones IPv4 deben coincidir para filtrar solo una dirección de host. any - esta palabra clave sustituye a la máscara 255.255.255.255. Esta máscara establece que se omita la dirección IPv4 completa o que se acepte cualquier dirección., Pautas para la creacion de ACL El uso de las ACL requiere prestar atención a los detalles y un extremo cuidado. Los errores pueden ser costosos en términos de tiempo de inactividad, esfuerzos de resolución de problemas y servicio de red deficiente. Se requiere una planificación básica antes de configurar una ACL. Fundamente sus ACL según las políticas de seguridad de la organización. Esto asegurará la implementación de las pautas de seguridad de la organización., Limitan el tráfico de la red para aumentar su rendimiento. Por ejemplo, si la política corporativa no permite el tráfico de video en la red, se pueden configurar y aplicar ACL que bloqueen el tráfico de video. Esto reduciría considerablemente la carga de la red y aumentaría su rendimiento ???? El enrutador extrae la dirección IPv4 de origen del encabezado del paquete. El enrutador comienza en la parte superior de la ACL y compara la dirección IPv4 de origen con cada ACE en un orden secuencial. Cuando se hace una coincidencia, el enrutador lleva a cabo la instrucción, ya sea permitiendo o rechazando el paquete, y las ACE restantes en la ACL, si las hay, no se analizan. Si la dirección IPv4 de origen no coincide con ninguna ACE de la ACL, el paquete se descarta porque hay una ACE de denegación implícita aplicada automáticamente a todas las ACL.
